secuencia 2

Unidad 1 componentes de una red de área local

Propósito formativo: El alumno identifica los componentes físicos de una red de área local.
COMPETENCIAS A DESARROLLAR.
Profesionales:	Elabora el diagrama de la red en base a las características del lugar en que se instalará y el número de componentes.
Genéricas:	1.Se conoce y valora a sí mismo y aborda problemas y retos teniendo en cuenta los objetivos que persigue. 4 .Escucha, interpreta y emite mensajes pertinentes en distintos contextos mediante la utilización de medios, códigos y herramientas apropiados.
De productividad y empleabilidad:	Identifica los elementos que conforman una red LAN.
CONTENIDOS
Fácticos (Saber)		Procedimentales (saber hacer)	Actitudinales (saber ser)
Redes LAN y sus componentes.		Identifica los componentes de una red LAN.	Selecciona la red de acuerdo a las necesidades necesarias.
PRODUCTOS DE APRENDIZAJE: Identifica la función de cada uno de los componentes de una red LAN.
Duración: 2 sesiones.

APERTURA:

Actividad 1. Diagrama de red.

DESARROLLO:

Escribe lo que se te pide.

CIERRE.

Contesta las siguientes preguntas.

1. Un Hub y un Puente ¿tienen la misma función? ¿Por qué?

No, el puente solamente cruza y continúa la comunicación y el Hub distribuye la información y la amplia.

2. Consulta con tus compañeros para saber si conocen otro componente físico y anótalo.

• Servidor: el servidor es aquel o aquellos ordenadores que van a compartir sus recursos hardware y software con los demás equipos de la red. Sus características son potencia de cálculo, importancia de la información que almacena y conexión con recursos que se desean compartir.

• Gateway o pasarelas: es un hardware y software que permite las comunicaciones entre la red local y grandes ordenadores (mainframes). El Gateway adapta los protocolos de comunicación del mainframe (X25, SNA, etc.) a los de la red, y viceversa.

3. Describe en forma general la función de los componentes físicos de la red.

Los elementos físicos se clasifican en dos grandes grupos: dispositivos de usuario final (hosts) y dispositivos de red. Los dispositivos de usuario final incluyen los computadores, impresoras, escáneres, y demás elementos que brindan servicios directamente al usuario y los segundos son todos aquellos que conectan entre sí a los dispositivos de usuario final, posibilitando su intercomunicación.

CONCLUSIONES.

Las redes de computadoras se construyen con dos tipos de elementos de hardware: nodos y enlaces. Los nodos: generalmente son computadoras de propósito general (aunque los Router y Switch utilizan hardware especial, la diferencia lo que hace el software). Los enlaces: se implementan en diversos medios físicos: par trenzado, coaxial, fibra óptica y el espacio (enlaces inalámbricos).

secuencia 3

Unidad 1  Topologías

Propósito formativo: El alumno comprende e identifica las topologías de redes.
COMPETENCIAS A DESARROLLAR.
Profesionales:	Elabora el diagrama de la red en base a las características del lugar en que se instalará y el número de componentes.
Genéricas:	1.Se conoce y valora a sí mismo y aborda problemas y retos teniendo en cuenta los objetivos que persigue. 4 .Escucha, interpreta y emite mensajes pertinentes en distintos contextos mediante la utilización de medios, códigos y herramientas apropiados.
De productividad y empleabilidad:	Aplica las diferentes topologías de las redes LAN de acuerdo a las necesidades del usuario.
CONTENIDOS
Fácticos (Saber)		Procedimentales (saber hacer)	Actitudinales (saber ser)
Aplicar los tipos de topologías dependiendo del caso.		Identificar bien, observar cual es la mejor y la topología más adecuada-	Seleccionar la topología y aplicarla al problema.
PRODUCTOS DE APRENDIZAJE: Topologías física y lógica.
Duración: 2 sesiones.

 APERTURA.
Actividad 1. Investiga en Internet las siguientes definiciones, escríbelas en una hoja y anéxalo a este manual de prácticas:

Topología	Se define como el mapa físico o lógico de una red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico.
Topología física	Se refiere a la disposición física de las maquinas, los dispositivos de red y cableado.
Topología lógica	Se refiere al trayecto seguido por las señales a través de la topología física, es decir, la manera en que las estaciones se comunican a través del medio físico.
Tipos de topología física	- Topología en anillo. - Topología en bus. - Topología en estrella.
Tipos de topología lógica	- Topología anillo-estrella: implementa un anillo a través de una estrella física. - Topología bus-estrella: implementa una topología en bus a través de una estrella física.
Ejemplos de topología logica
Ejemplos de topología  fisica

DESARROLLO.

Escribe lo que se te pide.

Estructura física de la topología	Nombre de la topología
	Topología de bus.
	Topología de estrella.
	Topología de anillo.

Identifica los tipos de topología de la siguiente imagen y describe dos de ellas.

Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central “activo” que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales (LAN). La mayoría de las redes de área local que tienen un enrutador o encaminador (router), unconmutador (switch) o un concentrador (hub) siguen esta topología. El punto o nodo central en estas sería el router, el switch o el hub, por el que pasan todos los paquetes de usuarios.

Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

CIERRE.

Realiza una investigación que incluya un ejemplo de aplicación de lo siguiente:
1. Topología BROADCAST. La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.

• En una red de broadcast la cuestión principal es como determinar quien usa un canal para el cual existe competencia. Los protocolos para esto pertenecen a un subnivel del nivel de enlace que se llama el subnivel de MAC (Medium Access Control, o control de acceso al medio). Es muy importante en las LANs, que normalmente usan canales de broadcast.

• Se puede asignar un solo canal de broadcast usando un esquema estático o dinámico.

• Asignación estática. Se usa algún tipo de multiplexación (MDF o MDT) para dividir el ancho de banda en N porciones, de que cada usuario tiene uno. Problemas:
• Si menos de N usuarios quieren usar el canal, se pierde ancho de banda.
• Si más de N usuarios quieren usar el canal, se niega servicio a algunos, aun cuando hay usuarios que no usan sus anchos de banda alocados.
• Porque el tráfico en sistemas computaciones ocurre en ráfagas, muchos de los subcanales van a estar desocupados por mucho del tiempo.

• Asignación dinámica. Usa el ancho de banda mejor. Hay muchos protocolos basados en cinco suposiciones principales:

Modelo de estación. Hay N estaciones independientes que generan marcos para la transmisión. La probabilidad de generar un marco en el período delta t es lambda delta t, donde lambda es un constante. Después de generar un marco una estación hace nada hasta que se transmita el marco con éxito.

Canal único. Hay un solo canal disponible para la comunicación. Todos pueden transmitir usándolo y pueden recibir de él.

Choques. Si se transmiten dos marcos simultáneamente, se chocan y se pierden ambos. Todas las estaciones pueden detectar los choques.

Tiempo continuo o dividido. En el primer caso se puede empezar con la transmisión de un marco en cualquier instante. En el segundo se parte el tiempo con un reloj de maestro que las transmisiones empiezan siempre al inicio de una división.

Detección del portador o no. Las estaciones pueden detectar que el canal está en uso antes de tratar de usarlo, o no. En el primer caso ninguna estación trataré transmitir sobre una línea ocupada hasta que sea desocupada. El el último las estaciones transmiten y solamente luego pueden detectar si hubo un choque.

secuencia 5

SECUENCIA DIDACTICA 5. Identifica y maneja el software.

Propósito formativo: El alumno identifícalos componentes físicos de una red de área local.
COMPETENCIAS A DESARROLLAR.
Profesionales:	Elabora el diagrama de la red en base a las características del lugar en que se instalará y el número de componentes.
Genéricas:	Sigue instrucciones y procedimientos de manera reflexiva comprendiendo cómo cada uno de sus pasos contribuye al alcance de un objetivo.
De productividad y empleabilidad:	El diagrama de red con base en las características del lugar en el que se instalará y el número de componentes elaborado.
CONTENIDOS
Fácticos (Saber)		Procedimentales (saber hacer)	Actitudinales (saber ser)
Topologías de red. Cables de red. Protocolos de red. Packer tracer. Elementos de un red. Arquitectura de red.		Conocer el funcionamiento del software Packer Tracer para el diseño e implementación de redes LAN de acuerdo a las necesidades de la organización y estándares oficiales.	Trabajo en equipo, limpieza, orden, trabajo individual y responsabilidad.
PRODUCTOS DE APRENDIZAJE: Diseña e instala redes LAN de acuerdo a las necesidades de la organización y estándares oficiales.
Duración: 4 sesiones.

APERTURA:

Instrucciones.- Contesta el siguiente cuestionario en tu cuaderno. (Autoevaluación).

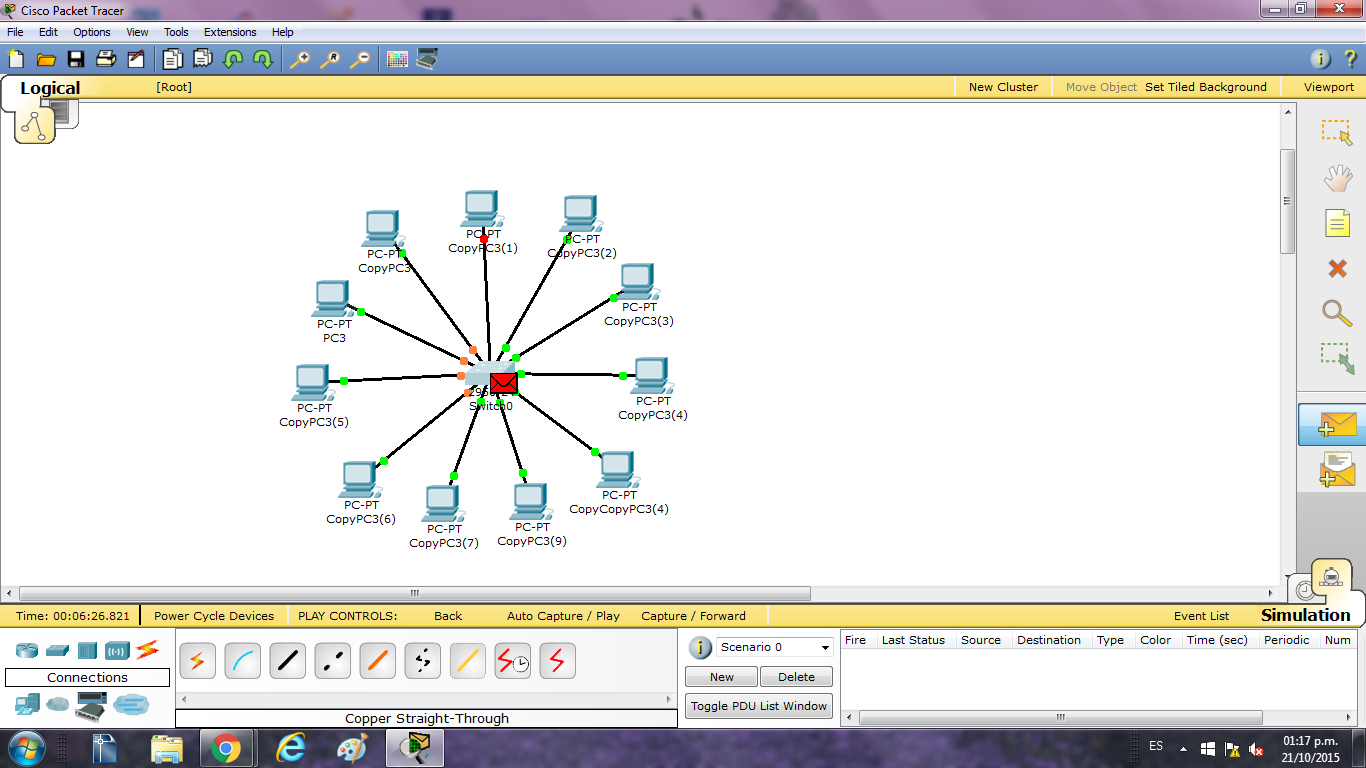

1. ¿Cuál es la función del Packet Tracer?

Les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales.

2. ¿Quién diseñó este software?

CISCO.

3.  Explica tu experiencia de agregar los objetos al escenario.
Mi experiencia fue agradable, pues no se me dificultó agregar los objetos al escenario, aprendí y adquirí nuevos conocimientos que me servirán a lo largo de mi carrera.

DESARROLLO:

Instrucciones: De acuerdo a la siguiente lectura elabora una presentación resaltando la información del tema. (Heteroevaluación).

secuencia 4

Unidad 1 Arquitectura de red.

Propósito formativo: Identificar las arquitecturas básicas de una red de área local.
COMPETENCIAS A DESARROLLAR.
Profesionales:	Elabora el diagrama de la red en base a las características del lugar en que se instalará y el número de componentes.
Genéricas:	Sigue instrucciones y procedimientos de manera reflexiva, comprendiendo cómo cada uno de sus pasos contribuye al alcance de un objetivo.
De productividad y empleabilidad:	El diagrama de red con base en las características del lugar en el que se instalará y el número de componentes elaborado.
CONTENIDOS
Fácticos (Saber)		Procedimentales (saber hacer)	Actitudinales (saber ser)
Topologías de red. Cables de red. Protocolos de red.		Conocer el funcionamiento y tipos de arquitectura de redes.	Trabajo en equipo, limpieza, orden trabajo individual y responsabilidad.
PRODUCTOS DE APRENDIZAJE: Diseña e instala redes LAN de acuerdo a las necesidades de la organización y estándares oficiales.
Duración: 2 sesiones.

APERTURA:

Actividad 1. Contesta el siguiente cuestionario en tu cuaderno (autoevaluación).

1.     ¿Para qué sirve la arquitectura de redes?

Para desarrollar e implementar un conjunto de productos que se interconectan.

2.     ¿Por qué es importante conocer tipo de Arquitectura se instalará en la red?

Para conocer el tipo de topología con la que contamos y solucionar más rápido si es que tenemos algún problema de conexión.

3.     ¿Qué arquitecturas conoces?

Topología tipo malla.

4.     ¿Tipos de cables de conexión que se utilizan en las redes?

Par trenzado, cable coaxial y fibra óptica.

5.     ¿Cuáles son algunos protocolos que se usan en la red?

TCP/IP.

6.     ¿Cuáles son las diferencias entre el modelo ISO/OSI y TCP/IP?

TCP tiene más capaz que OSI.

 Desarrollo

Instrucciones: De acuerdo a la siguiente lectura elabora una presentación resaltando la información del tema. (Heteroevaluación).

CIERRE.

Actividad 4. Reflexiona y elabora un reporte de que fue lo que aprendiste en esta secuencia didáctica y menciona en que te podrá servir o en que puedes aplicar todo lo aprendido, entrega el reporte a tu maestro, la extensión es de 1 cuartilla.

Reporte.

En esta secuencia didáctica 4 llamada “Arquitectura de red”  conocí y diferencié los tipos de arquitectura, así como también reconocí las características de una arquitectura.

La arquitectura de red es el medio más efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Y esto es benéfico tanto para los usuarios de la red como para los proveedores de hardware y software.

Entre las características que aprendí en esta secuencia se encuentras las siguientes:

·         Separación de funciones.

·         Amplia conectividad.

·         Recursos compartidos.

·         Administración de la red.

·         Facilidad de uso.

·         Normalización.

·         Administración de datos.

·         Interfaces.

·         Aplicaciones.

Y entre los distintos de arquitectura están:

·         Arcent.

·         Ethernet.

·         Token Ring.

·         Frame Relay (FRL).

·         Arquitectura AppleTalk.

·         ATM (Asynchronous Transfer Mode).

·         Arquitectura de un nodo ATM.

Todo esto en lo personal me servirá para cualquier lugar en el que yo pueda trabajar con la carrera que estoy cursando la cual es “Técnico en soporte y mantenimiento de equipo de cómputo”, en donde aplicaría todos estos conceptos y los convertiría en práctica, crearía una arquitectura o daría mantenimiento a una ya creada. Conociendo su topología podría estar disponible para cualquier fallo de conexión o algún nodo descompuesto, ofreciendo mi apoyo para la resolución de los problemas existentes.
